закрытое акционерное общество
к Регуляторам напряжения под нагрузкой с токоограничивающим реактором
Закрытое акционерное общество "Чебоксары-Электроаппаратная Защита" было основано в 2001 году.
Основным направлением деятельности выпуск запасных частей к высоковольтным выключателям и трансформаторному оборудованию.
За все годы работы компания постоянно совершенствовала качество поставляемой продукции, создавая команду профессионалов с высокой квалификацией.
Специалисты компании накопили огромный опыт работы как с частными заказчиками, индивидуальными предпринимателями, так и с крупными организациями.
Справочные данные
справочные данные для определения количества заказываемых комплектов контактов и типоразмера контактной пластины
Тип | Число ступеней | Iном, A | Uном, кВ | Тип | Число ступеней | Iном, A | Uном, кВ | Тип | Число ступеней | Iном, A | Uном, кВ | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Однофазные | Трехфазные | Трехфазные | |||||||||||
РНО -9-150/10Т | 9 | 150 | 10 | РНТ -9-150/10Т | 9 | 150 | 10 | РНТ -23-625/35/110 | 9 | 625 | 110 | ||
РНО -13-625/10 | 9; 17 | 625 | 10 | РНТ -9-150/35 | 9 | 150 | 35 | РНТ -23-1200/35 | 9 | 1200 | 35 | ||
РНО -13-1200/10 | 17 | 1200 | 10 | РНТ -13-625/35 | 9; 17 | 300 | 35 | РНТ -24-625/35 | 23 | 625 | 35 | ||
РНО -17-625/35 | 49 | 625 | 35 | РНТ -13-625/35 | 17 | 625 | 35 | РНТА-10/400 | 17; 19 | 400 | 10 | ||
РНО -17-1000/35 | 90 | 850 | 35 | РНТ -13-625/35/110 | 9 | 300 | 110 | РНТА-35/320 | 13; 19 | 320 | 35 | ||
РНО -20А-625/35 | 23 | 625 | 35 | РНТ -13А-625/35/110 | 9 | 625 | 35 | РНТР-35/1000 (РНТ-20) | 23 | 1000 | 35 | ||
РНО -21(22)-625/35 | 23 | 625 | 35 | РНТР -17-625/35 | 49 | 625 | 35 | РНТА -35/1000 В | 19 | 1000 | 35 | ||
РНО -23-625/10(35) | 17 | 625 | 10; 35 | РНТ -18-1200/35 | 22 | 1200 | 35 | РНТР-35/150 (РНТ-9) | 9 | 150 | 10; 35 | ||
РНО -24-625/35 | 23 | 625 | 35 | РНТ -19-625/35 | 23 | 625 | 35 | РНТР-35/1200 (РНТ-18) | 23 | 1200 | 35 | ||
РНОА-35/1000 | 43 | 1000 | 35 | РНТ -20-625/35 | 23 | 625 | 35 | РC-3-400** | 19; 27 | 400 | 110 | ||
РНОА -35/1250 | 27 | 1250 | 35 | РНТ -20А-625/35 | 23 | 625 | 35 | РC-3-630** | 19; 27 | 630 | 110 | ||
РНОР -35/630 В-20А | 23 | 630 | 35 | РНТ -20Б-625/35 | 23 | 625 | 35 | РC-4-400** | 19; 27 | 400 | 35 | ||
РНОА-110/1000 | 13; 27 | 1000 | 110 | РНТ -20В-625/35 | 22 | 625 | 35 | РC-4-630** | 10; 27 | 630 | 35 | ||
РНОА-220(330)/2000 | 13 | 2000 | 220; 330 | РНТ -20Г-625/35 | 22 | 625 | 35 | SDV1-630* | 19 | 630 | 35 | ||
ЗРНОА-110/1000 | 13 | 1000 | 110 | РНТ -21-625/35 | 23 | 300 | 35 | SCV1-1100* | 19 | 1100 | 35 | ||
SAV-220/1600* | 13 | 1600 | 220 | РНТ -23-625/35 | 17 | 709 | 35 | SDV1-1250* | 19 | 1250 | 35 |
Контакт неподвижный РНТ-13 РНО-13 300А
Контакт подвижный РНТ-13 РНО-13 300А
Контакт неподвижный РНТ-13 РНО-13 1000А
Контакт подвижный РНТ-13 РНО-13 1000А

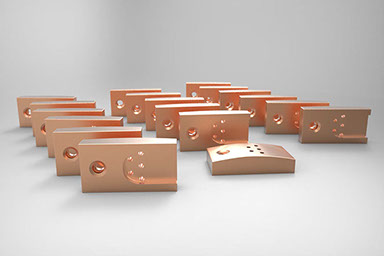

Контакт РНТА (РНОА) -35, 50 мм
Контакт РНТА (РНОА) -35, 55 мм
Контакт неподвижный РНТ-23 РНО-23 1000А
Контакт подвижный РНТ-23 РНО-23 1000А
Контакт неподвижный дугогасительный РНТ-13, РНО-13, РНТ-21, РНО-21 с металлокерамической напайкой. Размер напайки - 35х20х8 вес контакта - 0,260 кг.
Контакт подвижный дугогасительный РНТ-13, РНО-13, РНТ-21, РНО-21 с металлокерамической напайкой. Размер напайки - 35х20х8 вес контакта - 0,317 кг.
Контакт неподвижный дугогасительный РНТ-13, РНО-13, РНТ-21, РНО-21 с металлокерамической напайкой, до 1000А. Размер напайки - 35х45х8 вес контакта - 0,286 кг.
Контакт подвижный дугогасительный РНТ-13, РНО-13, РНТ-21, РНО-21 с металлокерамической напайкой, до 1000А. Размер напайки - 35х45х8 вес контакта - 0,345 кг.

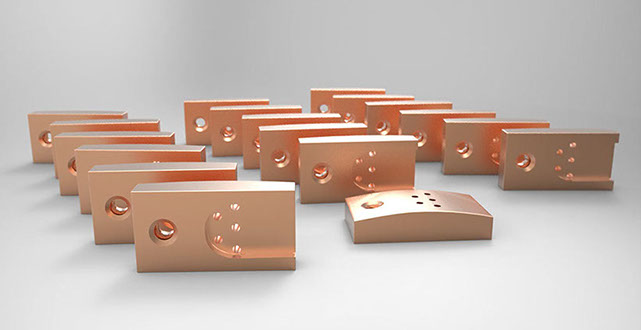

Контакт подвижный дугогасительный РНТА (РНОА) -35, 110 контактора КНОА
Размер контакта - 30х50х14,5 вес контакта - 0,227 кг.
Контакт подвижный дугогасительный РНТА (РНОА) -35, 110 контактора КНОА
Размер контакта - 30х55х14,5 вес контакта - 0,248 кг.
Контакт неподвижный дугогасительный РНТ-17, РНО-17, РНТ-23, РНО-23 с металлокерамической напайкой. Размер напайки - 35х45х12 вес контакта - 0,346 кг.
Контакт подвижный дугогасительный РНТ-17, РНО-17, РНТ-23, РНО-23 с металлокерамической напайкой. Размер напайки - 35х45х12 вес контакта - 0,344 кг.
27
новых проектов в разработке
62
оригинальных видов контактов
184
объекта РПН с заменой контактов
226
клиентов
силовые трансформаторы с переключениями под нагрузкой
металлолитейное производство
подстанции всех уровней
Теплоэлектроцентрали
Металлокерамические контакты КМК - вольфрамо-никелевый сплав, пропитанный медью при высоких температурах.
Применяется в маслянных и воздушных высоковольтных выключателях, в РПН трансформаторов дуговых электрических печей, в узлах высоковольтной аппаратуры, работающих в условиях больших контактных сжатий.
Плотность (103кг/ м3) 13,8-14,8
Твердость (НВ) 180-220
Удельное электрическое
сопротивление (мкОм/м) 0,07-0,08
Сплав вольфрам-медь обладает уникальными свойствами. Высокий уровень термостойкости – одно из наиболее важных преимуществ вольфрама, в то время как медная составляющая повышает электро- и теплопроводность.
• отличная стойкость к дуговой эрозии
• отличная электропроводность
• высокая прочность
• хорошая обрабатываемость
• очень хорошая теплопроводность
• низкое тепловое расширение
наши достижения
Рост производства серийно-выпускаемых дугогасительных контактов в этом году:
Контакты к РНТ-13, РНО-13
на
84
%
Контакты к РНТ-17, РНО-17
на
90
%
Контакты к РНТ-18, РНО-18
на
80
%
Контакты к РНТ-24, РНО-24
на
92
%
Увеличение производства серийно-выпускаемых дугогасительных контактов к избирателям и контакторам РПН РНТ-13, РНТ-17, РНТ-18, РНТ-24, РНТА-35.
изготовление контактов
Контакты изготавливаются согласно технического регламента и соответствуют ТУ3425 - 060 - 00216823 - 97. основные этапы : заготовка комплектующих, механическая обработка, пайка металлокерамической напайки и гальваническое покрытие готового контакта.
1
Заготовка необходимых комплектующих
для изготовления контактов используются
3
Пайка металлокерамической пластины с медным подслоем к основанию контакта по ГОСТ 19738
2

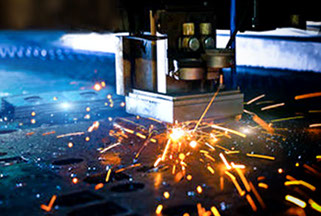

Механическая обработка
Механическая обработка заготовок с целью придания деталям необходимых размеров и параметров. Используются специальные станки с ЧПУ. Автоматизация процессов гарантирует высокую точность работ.
4
Гальваническое покрытие
толщина покрытия не менее 20 микрон.
габаритные размеры, вес, количество в упаковке.
Контакт подвижный РНТ-13, РНО-13, РНТ-21, РНО-21
вес 1шт. - 0,317 кг., в упаковке - 6 шт.
Контакт неподвижный РНТ-13, РНО-13, РНТ-21, РНО-21
вес 1шт. - 0,260 кг., в упаковке - 6 шт.
Контакт подвижный РНТ-17, РНО-17, РНТ-23, РНО-23
вес 1шт. - 0,344 кг., в упаковке - 6 шт.
Контакт неподвижный РНТ-17, РНО-17, РНТ-23, РНО-23
вес 1шт. - 0,346 кг., в упаковке - 6 шт.
Контакт подвижный РНТА-35, РНОА-35, РНТА-110, РНОА-110
вес 1шт. - 0,248 кг., в упаковке - 12 шт.
Вес металлокерамических пластин:
35х20х8 - 0,069 кг., в упаковке - 30 шт.
35х45х12 - 0,220 кг., в упаковке -12 шт.
30х50х15 - 0,284 кг., в упаковке - 6 шт.
30х55х15 - 0,320 кг., в упаковке - 6 шт.
номера чертежей контактов
фотогалерея
Код товара тн вэд 8504901800
Гарантийный срок - 1 год со дня получения контактов на склад потребителем.
Специальные предложения
Стоимость контактов определяется в зависимости от объема заказа и форме оплаты. Работаем с юридическими лицами российской федерации.
-2% / 100% предоплата
При заказе 12 и более комплектов контактов Скидка 2% от стоимости действующей на настоящий момент, с предоплатой 100%. Оплата доставки- при получении продукции на терминале автотранспортной компании вашего города. Расходы по транспортировке продукции до терминала автотранспортной компании в г. Чебоксары за счет "Поставщика"
заказать
-5% / 70% предоплата
При заказе 20 и более комплектов контактов скидка 5% от стоимости действующей на настоящий момент, с предоплатой 70%. Доставка до терминала автотранспортной компании вашего города за счет "Поставщика"
заказать
-6% / 50% предоплата
При заказе 50 и более комплектов контактов скидка 6% от стоимости действующей на настоящий момент, с предоплатой 50%. Доставка до терминала автотранспортной компании вашего города за счет "Поставщика"
заказать
* скидка дается к стоимости действующей на настоящий момент, с оплатой оставшейся суммы, по уведомлению о готовности продукции к отгрузке
** Один комплект: подвижный контакт - 1 шт., неподвижный контакт - 1 шт.
Для контактной группы, дополнительно возможно заказать прижимные пружины и гибкие связи. При замене отработанных контактных групп на новые, необходимо визуально проконтролировать состояние гибких связей и заменить на новые пришедшие в негодность.
информационные листы
Контактные узлы для замены устаревших и вышедших из строя запасных частей к масленым выключателям и приводам.

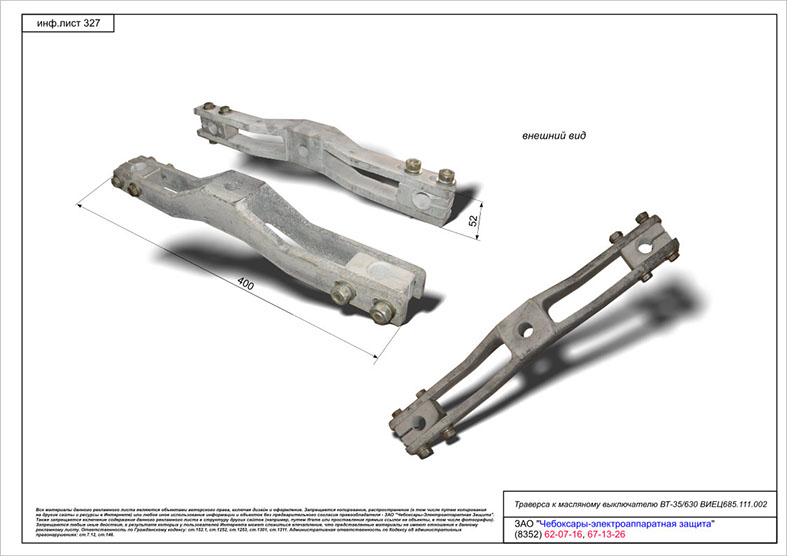

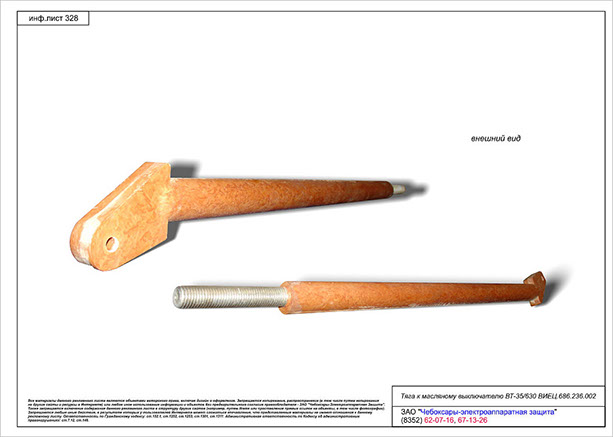

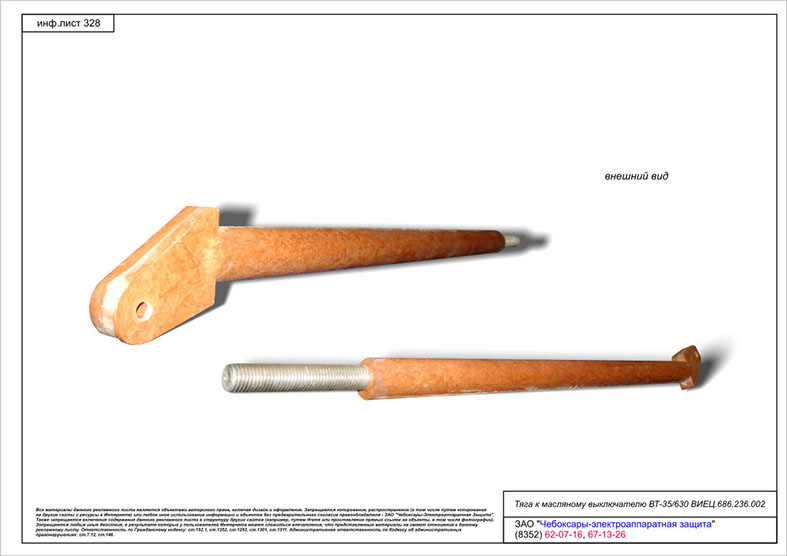

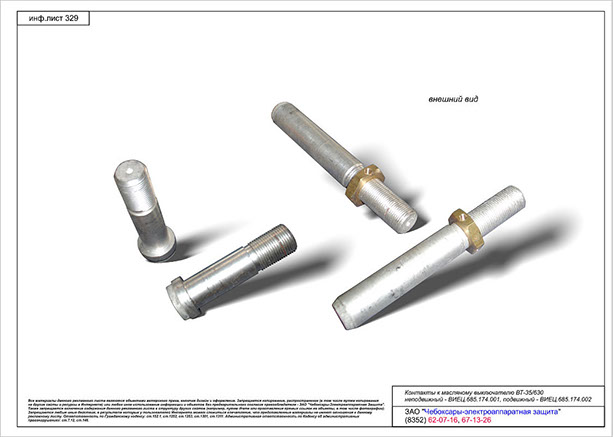

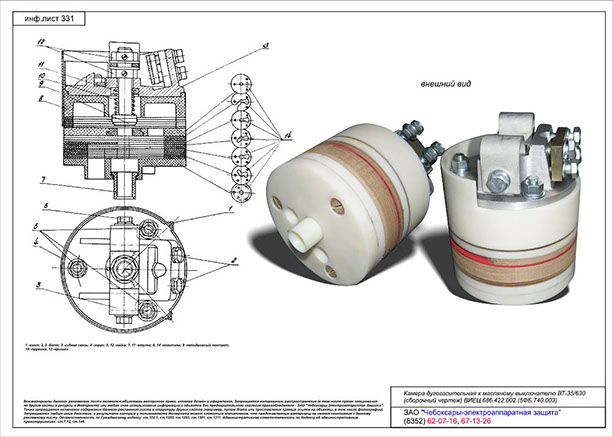

Запасные части к ВТ-35

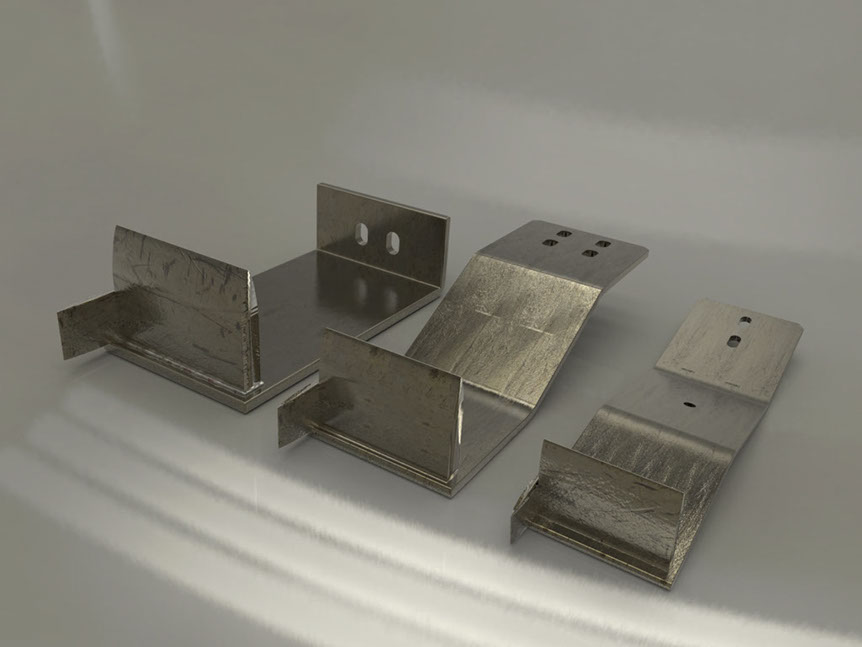

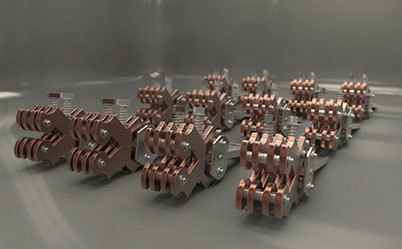

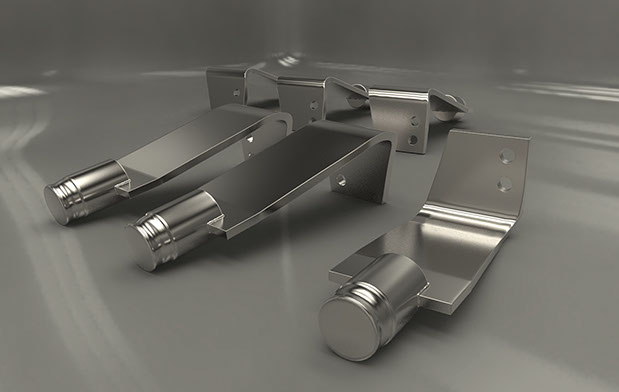

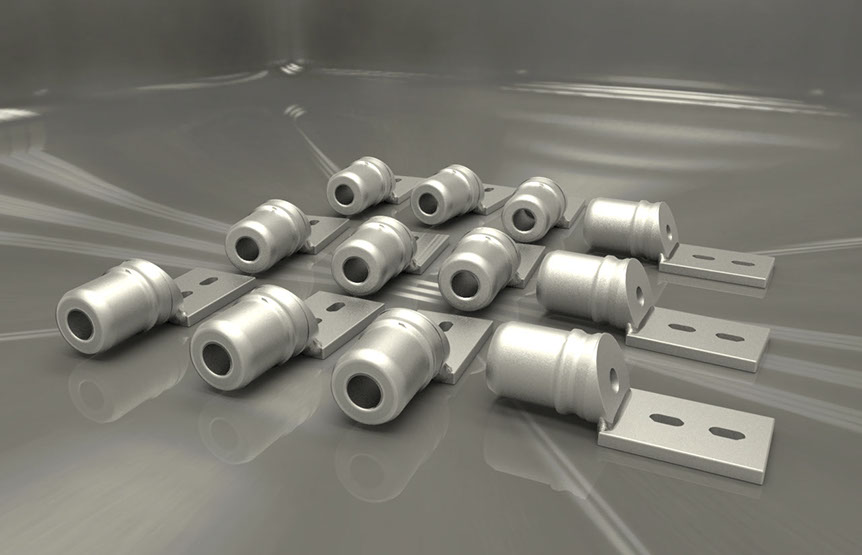

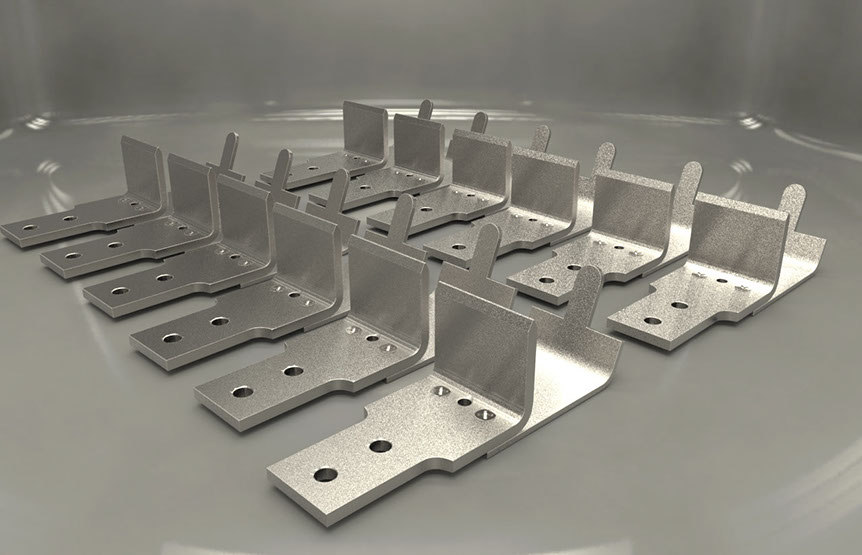

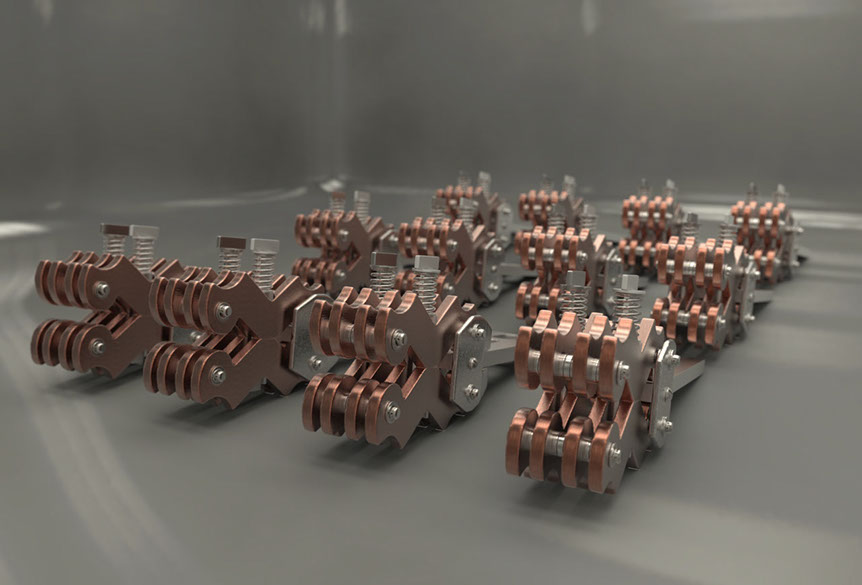

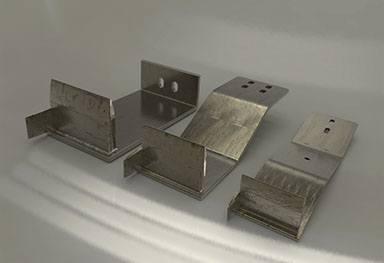

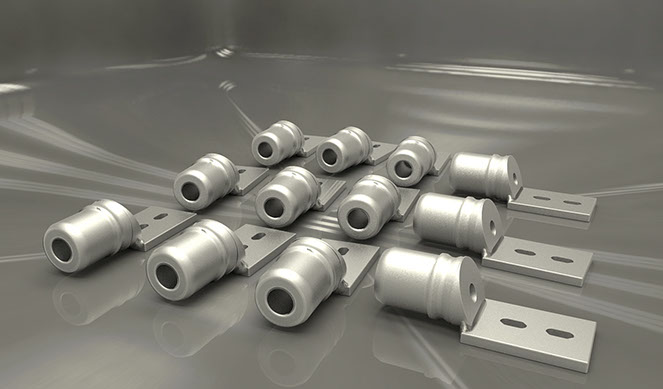

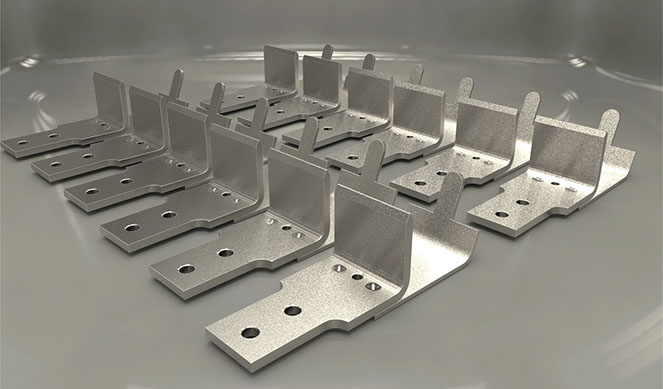

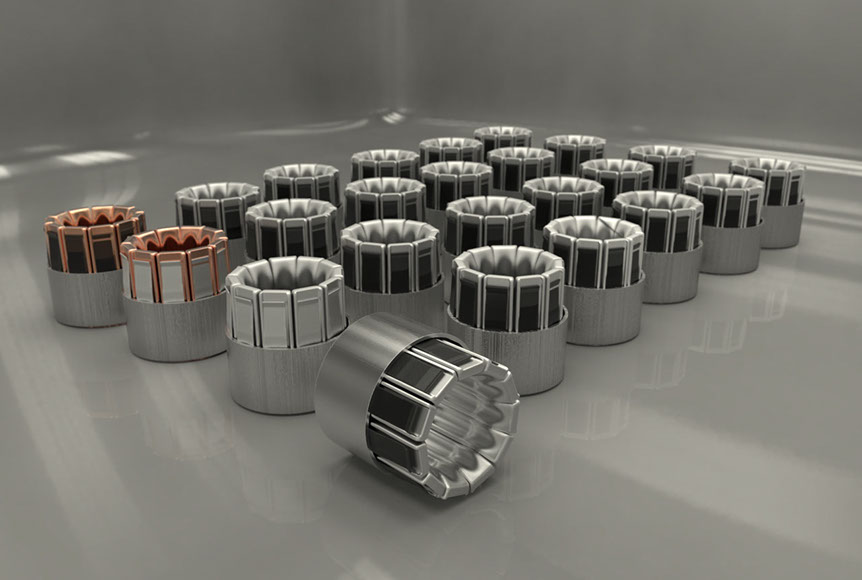

контактные системы КРУ

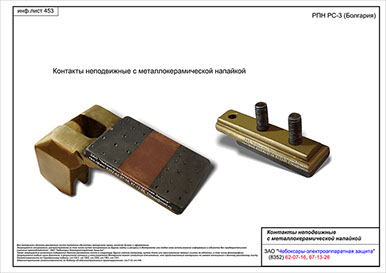

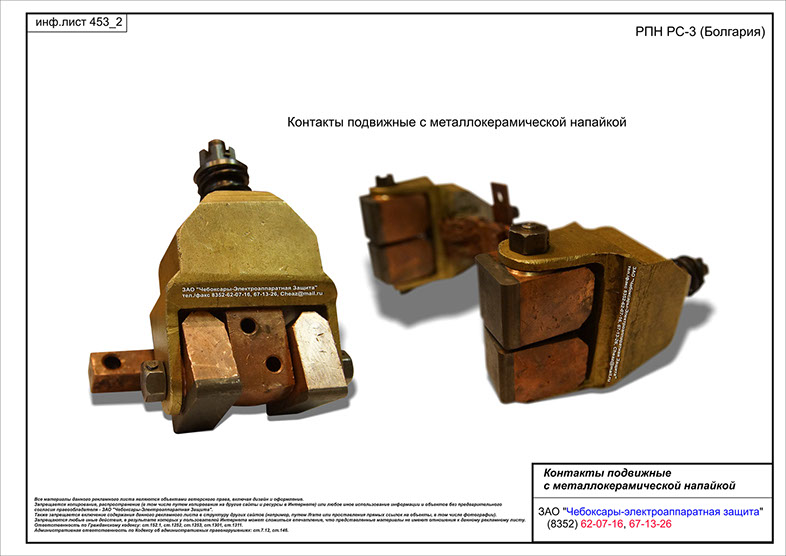

запасные части к РПН РС-3
укажите ваш электронный адрес
новости, комментарии, предложения
Представляем последние новости по разработке и внедрению в производство запасных частей к РПН.
12 мая
16 мая
30 мая
изготовлена партия подвижных контактов избирателя РПН РНТ-9, РНТ-13 а также нож-контактов к избирателю РПН РНТ-23...
больше информации
изготовлена партия неподвижных контактных ножей к избирателю РПН РНТ-23...
больше информации
изготовлена первая партия контактов с напайкой - тип "лодочка", контактных ножей к избирателю РПН РНТ-23...
больше информации
Телефоны
Website
Адрес
Звоните или оставьте сообщение - мы обязательно ответим и свяжемся с вами в ближайшее время.
+7 8352 671326
+7 8352 620716
aochez@aochez.ru
www.aochez.ru
428000, РФ, Республика Чувашия, г.Чебоксары, пр.Ленина, д.2, ая. 147
таблица номеров серийно-выпускаемых контактов
Тип избирателя* | Тип контакта | Ток | № чертежа, (арт.212 -опущен) с 01.03.2014г. | Примечание |
---|---|---|---|---|
РНТ-13 | подвижный | 300А | БТЛИ.670.001-09.01 | напайка КМК (35х20х8) |
РНТ-13 | неподвижный | 300А | БТЛИ.670.001-14.01 | напайка КМК (35х20х8) |
РНТ-13 | подвижный | более 300А | БТЛИ.670.001-10.02 | напайка КМК (35х45х8) |
РНТ-13 | неподвижный | более 300А | БТЛИ.670.001-15.02 | напайка КМК (35х45х8) |
РНТ-17 | подвижный | до 1000А | БТЛИ.685.114-003.01 | напайка КМК (35х45х12) |
РНТ-17 | неподвижный | до 1000А | БТЛИ.685.114-004.01 | напайка КМК (35х45х12) |
РНТ-20 | подвижный | до 1000А | БТЛИ.685.114-005.01 | изготовление только по эскизу Заказчика |
РНТ-20 | неподвижный | до 1000А | БТЛИ.685.114-006.01 | изготовление только по эскизу Заказчика |
РНТ-21 | подвижный | 300А | БТЛИ.670.001-11.01 | напайка КМК (35х20х8) |
РНТ-21 | неподвижный | 300А | БТЛИ.670.001-16.01 | напайка КМК (35х20х8) |
РНТ-21 | подвижный | более 300А | БТЛИ.670.001-12.02 | напайка КМК (35х45х8) |
РНТ-21 | неподвижный | более 300А | БТЛИ.670.001-17.02 | напайка КМК (35х45х8) |
РНТ-23 | подвижный | до 1000А | БТЛИ.685.114-007.01 | напайка КМК (35х45х12) |
РНТ-23 | неподвижный | до 1000А | БТЛИ.685.114-008.01 | напайка КМК (35х45х12) |
РНТ-18 | подвижный | до 1000А | БТЛИ.685.114-016.01 | изготовление только по эскизу Заказчика |
РНТ-18 | неподвижный | до 1000А | БТЛИ.685.114-017.01 | изготовление только по эскизу Заказчика |
РНТ-24 | подвижный | до 1000А | БТЛИ.685.114-013.01 | изготовление только по эскизу Заказчика |
РНТ-24 | неподвижный | до 1000А | БТЛИ.685.114-014.01 | изготовление только по эскизу Заказчика |
РНТА-35, 110 | неподвижный | до 1000А | БТЛИ.671.473.005-01 | КМК (30х50х14,5) |
РНТА-35,110 | неподвижный | до 1000А | БТЛИ.671.473.005-02 | КМК (30х55х14,5) |
.01 - покрытие олово-висмут; .02 - покрытие -никель; .03 - покрытие -серебро. * РНТ, РНТА - трехфазный РПН; РНО, РНОА - однофазный РПН. |
Тип | Число ступеней | Iном, A | Uном, кВ | Тип | Число ступеней | Iном, A | Uном, кВ | Тип | Число ступеней | Iном, A | Uном, кВ | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Однофазные | Трехфазные | Трехфазные | |||||||||||
РНО -9-150/10Т | 9 | 150 | 10 | РНТ -9-150/10Т | 9 | 150 | 10 | РНТ -23-625/35/110 | 9 | 625 | 110 | ||
РНО -13-625/10 | 9; 17 | 625 | 10 | РНТ -9-150/35 | 9 | 150 | 35 | РНТ -23-1200/35 | 9 | 1200 | 35 | ||
РНО -13-1200/10 | 17 | 1200 | 10 | РНТ -13-625/35 | 9; 17 | 300 | 35 | РНТ -24-625/35 | 23 | 625 | 35 | ||
РНО -17-625/35 | 49 | 625 | 35 | РНТ -13-625/35 | 17 | 625 | 35 | РНТА-10/400 | 17; 19 | 400 | 10 | ||
РНО -17-1000/35 | 90 | 850 | 35 | РНТ -13-625/35/110 | 9 | 300 | 110 | РНТА-35/320 | 13; 19 | 320 | 35 | ||
РНО -20А-625/35 | 23 | 625 | 35 | РНТ -13А-625/35/110 | 9 | 625 | 35 | РНТР-35/1000 (РНТ-20) | 23 | 1000 | 35 | ||
РНО -21(22)-625/35 | 23 | 625 | 35 | РНТР -17-625/35 | 49 | 625 | 35 | РНТА -35/1000 В | 19 | 1000 | 35 | ||
РНО -23-625/10(35) | 17 | 625 | 10; 35 | РНТ -18-1200/35 | 22 | 1200 | 35 | РНТР-35/150 (РНТ-9) | 9 | 150 | 10; 35 | ||
РНО -24-625/35 | 23 | 625 | 35 | РНТ -19-625/35 | 23 | 625 | 35 | РНТР-35/1200 (РНТ-18) | 23 | 1200 | 35 | ||
РНОА-35/1000 | 43 | 1000 | 35 | РНТ -20-625/35 | 23 | 625 | 35 | РC-3-400** | 19; 27 | 400 | 110 | ||
РНОА -35/1250 | 27 | 1250 | 35 | РНТ -20А-625/35 | 23 | 625 | 35 | РC-3-630** | 19; 27 | 630 | 110 | ||
РНОР -35/630 В-20А | 23 | 630 | 35 | РНТ -20Б-625/35 | 23 | 625 | 35 | РC-4-400** | 19; 27 | 400 | 35 | ||
РНОА-110/1000 | 13; 27 | 1000 | 110 | РНТ -20В-625/35 | 22 | 625 | 35 | РC-4-630** | 10; 27 | 630 | 35 | ||
РНОА-220(330)/2000 | 13 | 2000 | 220; 330 | РНТ -20Г-625/35 | 22 | 625 | 35 | SDV1-630* | 19 | 630 | 35 | ||
ЗРНОА-110/1000 | 13 | 1000 | 110 | РНТ -21-625/35 | 23 | 300 | 35 | SCV1-1100* | 19 | 1100 | 35 | ||
SAV-220/1600* | 13 | 1600 | 220 | РНТ -23-625/35 | 17 | 709 | 35 | SDV1-1250* | 19 | 1250 | 35 |
Контакт неподвижный РНТ-13 РНО-13 300А
Контакт неподвижный РНТ-13 РНО-13 1000А
Контакт РНТА (РНОА) -35, 50 мм
Контакт РНТА (РНОА) -35, 55 мм
Контакт неподвижный РНТ-23 РНО-23 1000А
Контакт подвижный РНТ-23 РНО-23 1000А
Контакт подвижный РНТ-13 РНО-13 300А
Контакт подвижный РНТ-13 РНО-13 1000А
Контакт неподвижный дугогасительный РНТ-13, РНО-13, РНТ-21, РНО-21 с металлокерамической напайкой. Размер напайки - 35х20х8 вес контакта - 0,260 кг.
Контакт неподвижный дугогасительный РНТ-13, РНО-13, РНТ-21, РНО-21 с металлокерамической напайкой, до 1000А. Размер напайки - 35х45х8 вес контакта - 0,286 кг.
Контакт подвижный дугогасительный РНТА (РНОА) -35, 110 контактора КНОА
Размер контакта - 30х50х14,5 вес контакта - 0,227 кг.
Контакт подвижный дугогасительный РНТА (РНОА) -35, 110 контактора КНОА
Размер контакта - 30х55х14,5 вес контакта - 0,248 кг.
Контакт неподвижный дугогасительный РНТ-17, РНО-17, РНТ-23, РНО-23 с металлокерамической напайкой. Размер напайки - 35х45х12 вес контакта - 0,346 кг.
Контакт подвижный дугогасительный РНТ-17, РНО-17, РНТ-23, РНО-23 с металлокерамической напайкой. Размер напайки - 35х45х12 вес контакта - 0,344 кг.
Контакт подвижный дугогасительный РНТ-13, РНО-13, РНТ-21, РНО-21 с металлокерамической напайкой. Размер напайки - 35х20х8 вес контакта - 0,317 кг.
Контакт подвижный дугогасительный РНТ-13, РНО-13, РНТ-21, РНО-21 с металлокерамической напайкой, до 1000А. Размер напайки - 35х45х8 вес контакта - 0,345 кг.
Тип | Число ступеней | Iном, A | Uном, кВ | Тип | Число ступеней | Iном, A | Uном, кВ | Тип | Число ступеней | Iном, A | Uном, кВ | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Однофазные | Трехфазные | Трехфазные | |||||||||||
РНО -9-150/10Т | 9 | 150 | 10 | РНТ -9-150/10Т | 9 | 150 | 10 | РНТ -23-625/35/110 | 9 | 625 | 110 | ||
РНО -13-625/10 | 9; 17 | 625 | 10 | РНТ -9-150/35 | 9 | 150 | 35 | РНТ -23-1200/35 | 9 | 1200 | 35 | ||
РНО -13-1200/10 | 17 | 1200 | 10 | РНТ -13-625/35 | 9; 17 | 300 | 35 | РНТ -24-625/35 | 23 | 625 | 35 | ||
РНО -17-625/35 | 49 | 625 | 35 | РНТ -13-625/35 | 17 | 625 | 35 | РНТА-10/400 | 17; 19 | 400 | 10 | ||
РНО -17-1000/35 | 90 | 850 | 35 | РНТ -13-625/35/110 | 9 | 300 | 110 | РНТА-35/320 | 13; 19 | 320 | 35 | ||
РНО -20А-625/35 | 23 | 625 | 35 | РНТ -13А-625/35/110 | 9 | 625 | 35 | РНТР-35/1000 (РНТ-20) | 23 | 1000 | 35 | ||
РНО -21(22)-625/35 | 23 | 625 | 35 | РНТР -17-625/35 | 49 | 625 | 35 | РНТА -35/1000 В | 19 | 1000 | 35 | ||
РНО -23-625/10(35) | 17 | 625 | 10; 35 | РНТ -18-1200/35 | 22 | 1200 | 35 | РНТР-35/150 (РНТ-9) | 9 | 150 | 10; 35 | ||
РНО -24-625/35 | 23 | 625 | 35 | РНТ -19-625/35 | 23 | 625 | 35 | РНТР-35/1200 (РНТ-18) | 23 | 1200 | 35 | ||
РНОА-35/1000 | 43 | 1000 | 35 | РНТ -20-625/35 | 23 | 625 | 35 | РC-3-400** | 19; 27 | 400 | 110 | ||
РНОА -35/1250 | 27 | 1250 | 35 | РНТ -20А-625/35 | 23 | 625 | 35 | РC-3-630** | 19; 27 | 630 | 110 | ||
РНОР -35/630 В-20А | 23 | 630 | 35 | РНТ -20Б-625/35 | 23 | 625 | 35 | РC-4-400** | 19; 27 | 400 | 35 | ||
РНОА-110/1000 | 13; 27 | 1000 | 110 | РНТ -20В-625/35 | 22 | 625 | 35 | РC-4-630** | 10; 27 | 630 | 35 | ||
РНОА-220(330)/2000 | 13 | 2000 | 220; 330 | РНТ -20Г-625/35 | 22 | 625 | 35 | SDV1-630* | 19 | 630 | 35 | ||
ЗРНОА-110/1000 | 13 | 1000 | 110 | РНТ -21-625/35 | 23 | 300 | 35 | SCV1-1100* | 19 | 1100 | 35 | ||
SAV-220/1600* | 13 | 1600 | 220 | РНТ -23-625/35 | 17 | 709 | 35 | SDV1-1250* | 19 | 1250 | 35 |
27
62
184
226
Рост производства серийно-выпускаемых дугогасительных контактов в этом году:
Контакты к РНТ-13, РНО-13
84
на
%
90
Контакты к РНТ-17, РНО-17
на
%
80
Контакты к РНТ-18, РНО-18
на
%
92
Контакты к РНТ-24, РНО-24
на
%
Для контактной группы, дополнительно возможно заказать прижимные пружины и гибкие связи. При замене отработанных контактных групп на новые, необходимо визуально проконтролировать состояние гибких связей и заменить на новые пришедшие в негодность.
Стоимость контактов определяется в зависимости от объема заказа и форме оплаты. Работаем с юридическими лицами российской федерации.
2% скидка
100% предоплата
При заказе 12 и более комплектов контактов Скидка 2% от стоимости действующей на настоящий момент, с предоплатой 100%. Оплата доставки- при получении продукции на терминале автотранспортной компании вашего города. Расходы по транспортировке продукции до терминала автотранспортной компании в г. Чебоксары за счет "Поставщика"
заказать
5% скидка
70% предоплата
При заказе 20 и более комплектов контактов скидка 5% от стоимости действующей на настоящий момент, с предоплатой 70%. Доставка до терминала автотранспортной компании вашего города за счет "Поставщика"
заказать
6% скидка
50% предоплата
При заказе 50 и более комплектов контактов скидка 6% от стоимости действующей на настоящий момент, с предоплатой 50%. Доставка до терминала автотранспортной компании вашего города за счет "Поставщика"
заказать
* скидка дается к стоимости действующей на настоящий момент, с оплатой оставшейся суммы, по уведомлению о готовности продукции к отгрузке
** Один комплект: подвижный контакт - 1 шт., неподвижный контакт - 1 шт.
Контакт подвижный РНТ-13, РНО-13, РНТ-21, РНО-21 вес 1шт. - 0,317 кг., в упаковке - 6 шт.
Контакт неподвижный РНТ-13, РНО-13, РНТ-21, РНО-21 вес 1шт. - 0,260 кг., в упаковке - 6 шт.
Контакт подвижный РНТ-17, РНО-17, РНТ-23, РНО-23 вес 1шт. - 0,344 кг., в упаковке - 6 шт.
Контакт неподвижный РНТ-17, РНО-17, РНТ-23, РНО-23 вес 1шт. - 0,346 кг., в упаковке - 6 шт.
Контакт подвижный РНТА-35, РНОА-35, РНТА-110, РНОА-110 вес 1шт. - 0,248 кг., в упаковке - 12 шт.
Вес металлокерамических пластин:
35х20х8 - 0,069 кг., в упаковке - 30 шт.
35х45х12 - 0,220 кг., в упаковке -12 шт.
30х50х15 - 0,284 кг., в упаковке - 6 шт.
30х55х15 - 0,320 кг., в упаковке - 6 шт.
Код товара тн вэд 8504901800
Гарантийный срок - 1 год со дня получения контактов на склад потребителем.
Контактные узлы для замены устаревших и вышедших из строя запасных частей к масленым выключателям и приводам.
Представляем последние новости по разработке и внедрению в производство запасных частей к РПН.
12 мая
изготовлена партия подвижных контактов избирателя РПН РНТ-9, РНТ-13 а также нож-контактов к избирателю РПН РНТ-23...
больше информации
16 мая
изготовлена партия неподвижных контактных ножей к избирателю РПН РНТ-23...
больше информации
30 мая
изготовлена первая партия контактов с напайкой - тип "лодочка", контактных ножей к избирателю РПН РНТ-23...
больше информации
Звоните или оставьте сообщение - мы обязательно ответим и свяжемся с вами в ближайшее время.
Телефоны
+7 8352 671326
+7 8352 620716
aochez@aochez.ru
Website
www.aochez.ru
Адрес
428000, РФ, Республика Чувашия, г.Чебоксары, пр.Ленина, д.2, ая. 147
Тип | Число ступеней | Iном, A | Uном, кВ |
---|---|---|---|
Однофазные | |||
РНО -9-150/10Т | 9 | 150 | 10 |
РНО -13-625/10 | 9; 17 | 625 | 10 |
РНО -13-1200/10 | 17 | 1200 | 10 |
РНО -17-625/35 | 49 | 625 | 35 |
РНО -17-1000/35 | 90 | 850 | 35 |
РНО -20А-625/35 | 23 | 625 | 35 |
РНО -21(22)-625/35 | 23 | 625 | 35 |
РНО -23-625/10(35) | 17 | 625 | 10; 35 |
РНО -24-625/35 | 23 | 625 | 35 |
РНОА-35/1000 | 43 | 1000 | 35 |
РНОА -35/1250 | 27 | 1250 | 35 |
РНОР -35/630 В-20А | 23 | 630 | 35 |
РНОА-110/1000 | 13; 27 | 1000 | 110 |
РНОА-220(330)/2000 | 13 | 2000 | 220; 330 |
ЗРНОА-110/1000 | 13 | 1000 | 110 |
SAV-220/1600* | 13 | 1600 | 220 |
Трехфазные | |||
РНТ -9-150/10Т | 9 | 150 | 10 |
РНТ -9-150/35 | 9 | 150 | 35 |
РНТ -13-625/35 | 9; 17 | 300 | 35 |
РНТ -13-625/35 | 17 | 625 | 35 |
РНТ -13-625/35/110 | 9 | 300 | 110 |
РНТ -13А-625/35/110 | 9 | 625 | 35 |
РНТР -17-625/35 | 49 | 625 | 35 |
РНТ -18-1200/35 | 22 | 1200 | 35 |
РНТ -19-625/35 | 23 | 625 | 35 |
РНТ -20-625/35 | 23 | 625 | 35 |
РНТ -20А-625/35 | 23 | 625 | 35 |
РНТ -20Б-625/35 | 23 | 625 | 35 |
РНТ -20В-625/35 | 22 | 625 | 35 |
РНТ -20Г-625/35 | 22 | 625 | 35 |
РНТ -21-625/35 | 23 | 300 | 35 |
РНТ -23-625/35 | 17 | 709 | 35 |
РНТ -23-625/35/110 | 9 | 625 | 110 |
РНТ -23-1200/35 | 9 | 1200 | 35 |
РНТ -24-625/35 | 23 | 625 | 35 |
РНТА-10/400 | 17; 19 | 400 | 10 |
РНТА-35/320 | 13; 19 | 320 | 35 |
РНТР-35/1000 (РНТ-20) | 23 | 1000 | 35 |
РНТА -35/1000 В | 19 | 1000 | 35 |
РНТР-35/150 (РНТ-9) | 9 | 150 | 10; 35 |
РНТР-35/1200 (РНТ-18) | 23 | 1200 | 35 |
РC-3-400** | 19; 27 | 400 | 110 |
РC-3-630** | 19; 27 | 630 | 110 |
РC-4-400** | 19; 27 | 400 | 35 |
РC-4-630** | 10; 27 | 630 | 35 |
SDV1-630* | 19 | 630 | 35 |
SCV1-1100* | 19 | 1100 | 35 |
SDV1-1250* | 19 | 1250 | 35 |
Металлокерамические контакты КМК - вольфрамо-никелевый сплав, пропитанный медью при высоких температурах.
Применяется в маслянных и воздушных высоковольтных выключателях, в РПН трансформаторов дуговых электрических печей, в узлах высоковольтной аппаратуры, работающих в условиях больших контактных сжатий.
Плотность (103кг/ м3) 13,8-14,8
Твердость (НВ) 180-220
Удельное электрическое
сопротивление (мкОм/м) 0,07-0,08
Сплав вольфрам-медь обладает уникальными свойствами. Высокий уровень термостойкости – одно из наиболее важных преимуществ вольфрама, в то время как медная составляющая повышает электро- и теплопроводность.
• отличная стойкость к дуговой эрозии
• отличная электропроводность
• высокая прочность
• хорошая обрабатываемость
• очень хорошая теплопроводность
• низкое тепловое расширение

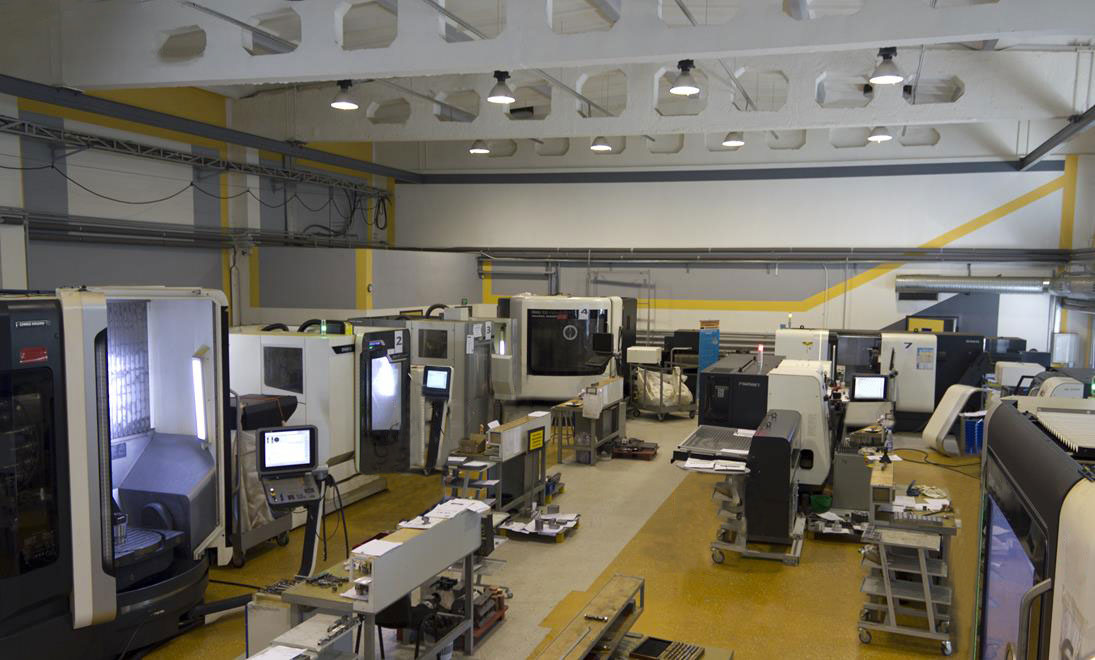

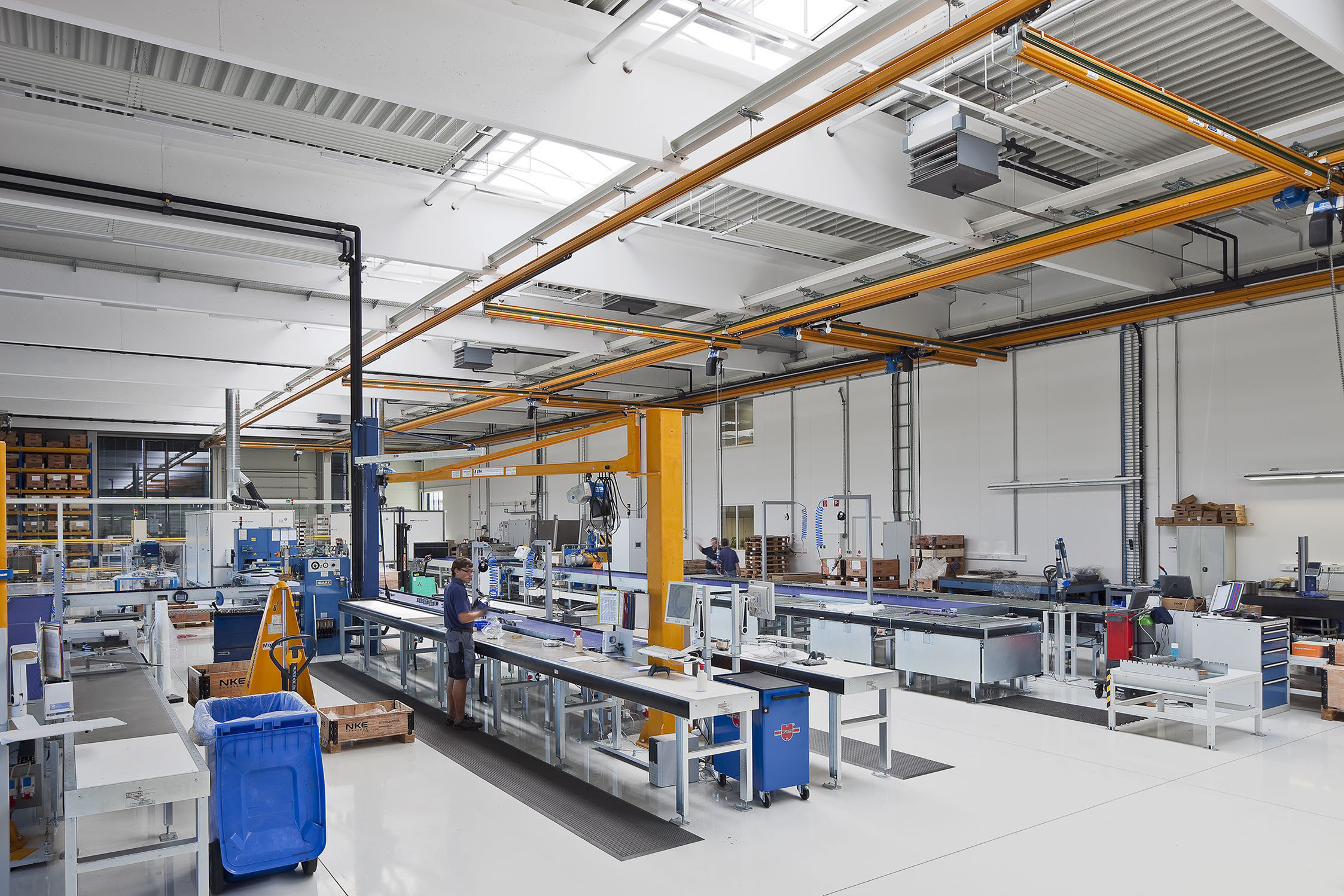

изготовление контактов
Контакты изготавливаются согласно технического регламента и соответствуют ТУ3425 - 060 - 00216823 - 97. основные этапы : заготовка комплектующих, механическая обработка, пайка металлокерамической напайки и гальваническое покрытие готового контакта.
1
для изготовления контактов используются
2
Механическая обработка заготовок с целью придания деталям необходимых размеров и параметров. Используются специальные станки с ЧПУ. Автоматизация процессов гарантирует высокую точность работ.
3
Пайка металлокерамической пластины с медным подслоем к основанию контакта по ГОСТ 19738
4
толщина покрытия не менее 20 микрон.
таблица номеров серийно-выпускаемых контактов
Тип избирателя* | Тип контакта | Ток | № чертежа ** | Примечание |
---|---|---|---|---|
РНТ-13 | подвижный | 300А | БТЛИ.670.001-09.01 | напайка КМК (35х20х8) |
РНТ-13 | неподвижный | 300А | БТЛИ.670.001-14.01 | напайка КМК (35х20х8) |
РНТ-13 | подвижный | более 300А | БТЛИ.670.001-10.02 | напайка КМК (35х45х8) |
РНТ-13 | неподвижный | более 300А | БТЛИ.670.001-15.02 | напайка КМК (35х45х8) |
РНТ-17 | подвижный | до 1000А | БТЛИ.685.114-003.01 | напайка КМК (35х45х12) |
РНТ-17 | неподвижный | до 1000А | БТЛИ.685.114-004.01 | напайка КМК (35х45х12) |
РНТ-20 | подвижный | до 1000А | БТЛИ.685.114-005.01 | изготовление только по эскизу Заказчика |
РНТ-20 | неподвижный | до 1000А | БТЛИ.685.114-006.01 | изготовление только по эскизу Заказчика |
РНТ-21 | подвижный | 300А | БТЛИ.670.001-11.01 | напайка КМК (35х20х8) |
РНТ-21 | неподвижный | 300А | БТЛИ.670.001-16.01 | напайка КМК (35х20х8) |
РНТ-21 | подвижный | более 300А | БТЛИ.670.001-12.02 | напайка КМК (35х45х8) |
РНТ-21 | неподвижный | более 300А | БТЛИ.670.001-17.02 | напайка КМК (35х45х8) |
РНТ-23 | подвижный | до 1000А | БТЛИ.685.114-007.01 | напайка КМК (35х45х12) |
РНТ-23 | неподвижный | до 1000А | БТЛИ.685.114-008.01 | напайка КМК (35х45х12) |
РНТ-18 | подвижный | до 1000А | БТЛИ.685.114-016.01 | изготовление только по эскизу Заказчика |
РНТ-18 | неподвижный | до 1000А | БТЛИ.685.114-017.01 | изготовление только по эскизу Заказчика |
РНТ-24 | подвижный | до 1000А | БТЛИ.685.114-013.01 | изготовление только по эскизу Заказчика |
РНТ-24 | неподвижный | до 1000А | БТЛИ.685.114-014.01 | изготовление только по эскизу Заказчика |
РНТА-35, 110 | неподвижный | до 1000А | БТЛИ.671.473.005-01 | КМК (30х50х14,5) |
РНТА-35,110 | неподвижный | до 1000А | БТЛИ.671.473.005-02 | КМК (30х55х14,5) |
.01 - покрытие олово-висмут; .02 - покрытие -никель; .03 - покрытие -серебро; .01-1 - с крепежом. | ||||
* РНТ, РНТА - трехфазный РПН; РНО, РНОА - однофазный РПН. | ||||
** часть арт.212 -отменен с 01.03.2014г. |
Тип | Число ступеней | Iном, A | Uном, кВ |
---|---|---|---|
Однофазные | |||
РНО -9-150/10Т | 9 | 150 | 10 |
РНО -13-625/10 | 9; 17 | 625 | 10 |
РНО -13-1200/10 | 17 | 1200 | 10 |
РНО -17-625/35 | 49 | 625 | 35 |
РНО -17-1000/35 | 90 | 850 | 35 |
РНО -20А-625/35 | 23 | 625 | 35 |
РНО -21(22)-625/35 | 23 | 625 | 35 |
РНО -23-625/10(35) | 17 | 625 | 10; 35 |
РНО -24-625/35 | 23 | 625 | 35 |
РНОА-35/1000 | 43 | 1000 | 35 |
РНОА -35/1250 | 27 | 1250 | 35 |
РНОР -35/630 В-20А | 23 | 630 | 35 |
РНОА-110/1000 | 13; 27 | 1000 | 110 |
РНОА-220(330)/2000 | 13 | 2000 | 220; 330 |
ЗРНОА-110/1000 | 13 | 1000 | 110 |
SAV-220/1600* | 13 | 1600 | 220 |
Трехфазные | |||
РНТ -9-150/10Т | 9 | 150 | 10 |
РНТ -9-150/35 | 9 | 150 | 35 |
РНТ -13-625/35 | 9; 17 | 300 | 35 |
РНТ -13-625/35 | 17 | 625 | 35 |
РНТ -13-625/35/110 | 9 | 300 | 110 |
РНТ -13А-625/35/110 | 9 | 625 | 35 |
РНТР -17-625/35 | 49 | 625 | 35 |
РНТ -18-1200/35 | 22 | 1200 | 35 |
РНТ -19-625/35 | 23 | 625 | 35 |
РНТ -20-625/35 | 23 | 625 | 35 |
РНТ -20А-625/35 | 23 | 625 | 35 |
РНТ -20Б-625/35 | 23 | 625 | 35 |
РНТ -20В-625/35 | 22 | 625 | 35 |
РНТ -20Г-625/35 | 22 | 625 | 35 |
РНТ -21-625/35 | 23 | 300 | 35 |
РНТ -23-625/35 | 17 | 709 | 35 |
РНТ -23-625/35/110 | 9 | 625 | 110 |
РНТ -23-1200/35 | 9 | 1200 | 35 |
РНТ -24-625/35 | 23 | 625 | 35 |
РНТА-10/400 | 17; 19 | 400 | 10 |
РНТА-35/320 | 13; 19 | 320 | 35 |
РНТР-35/1000 (РНТ-20) | 23 | 1000 | 35 |
РНТА -35/1000 В | 19 | 1000 | 35 |
РНТР-35/150 (РНТ-9) | 9 | 150 | 10; 35 |
РНТР-35/1200 (РНТ-18) | 23 | 1200 | 35 |
РC-3-400** | 19; 27 | 400 | 110 |
РC-3-630** | 19; 27 | 630 | 110 |
РC-4-400** | 19; 27 | 400 | 35 |
РC-4-630** | 10; 27 | 630 | 35 |
SDV1-630* | 19 | 630 | 35 |
SCV1-1100* | 19 | 1100 | 35 |
SDV1-1250* | 19 | 1250 | 35 |
27
62
184
226
Контакт неподвижный РНТ-13 РНО-13 300А
Контакт неподвижный РНТ-13 РНО-13 1000А
Контакт РНТА (РНОА) -35, 50 мм
Контакт РНТА (РНОА) -35, 55 мм
Контакт неподвижный РНТ-23 РНО-23 1000А
Контакт подвижный РНТ-23 РНО-23 1000А
Контакт подвижный РНТ-13 РНО-13 300А
Контакт подвижный РНТ-13 РНО-13 1000А
Контакт неподвижный дугогасительный РНТ-13, РНО-13, РНТ-21, РНО-21 с металлокерамической напайкой. Размер напайки - 35х20х8 вес контакта - 0,260 кг.
Контакт неподвижный дугогасительный РНТ-13, РНО-13, РНТ-21, РНО-21 с металлокерамической напайкой, до 1000А. Размер напайки - 35х45х8 вес контакта - 0,286 кг.
Контакт подвижный дугогасительный РНТА (РНОА) -35, 110 контактора КНОА
Размер контакта - 30х50х14,5 вес контакта - 0,227 кг.
Контакт подвижный дугогасительный РНТА (РНОА) -35, 110 контактора КНОА
Размер контакта - 30х55х14,5 вес контакта - 0,248 кг.
Контакт неподвижный дугогасительный РНТ-17, РНО-17, РНТ-23, РНО-23 с металлокерамической напайкой. Размер напайки - 35х45х12 вес контакта - 0,346 кг.
Контакт подвижный дугогасительный РНТ-17, РНО-17, РНТ-23, РНО-23 с металлокерамической напайкой. Размер напайки - 35х45х12 вес контакта - 0,344 кг.
Контакт подвижный дугогасительный РНТ-13, РНО-13, РНТ-21, РНО-21 с металлокерамической напайкой. Размер напайки - 35х20х8 вес контакта - 0,317 кг.
Контакт подвижный дугогасительный РНТ-13, РНО-13, РНТ-21, РНО-21 с металлокерамической напайкой, до 1000А. Размер напайки - 35х45х8 вес контакта - 0,345 кг.
наши достижения
Рост производства серийно-выпускаемых дугогасительных контактов в этом году:
Контакты к РНТ-13, РНО-13
на
84
%
Контакты к РНТ-17, РНО-17
на
90
%
Контакты к РНТ-18, РНО-18
на
80
%
Контакты к РНТ-24, РНО-24
на
92
%
дополнительные комплектующие
Для контактной группы, дополнительно возможно заказать прижимные пружины и гибкие связи. При замене отработанных контактных групп на новые, необходимо визуально проконтролировать состояние гибких связей и заменить на новые пришедшие в негодность.
Стоимость контактов определяется в зависимости от объема заказа и форме оплаты. Работаем с юридическими лицами российской федерации.
-2% / 100% предоплата
При заказе 12 и более комплектов контактов Скидка 2% от стоимости действующей на настоящий момент, с предоплатой 100%. Оплата доставки- при получении продукции на терминале автотранспортной компании вашего города. Расходы по транспортировке продукции до терминала автотранспортной компании в г. Чебоксары за счет "Поставщика"
заказать
-5% / 70% предоплата
При заказе 20 и более комплектов контактов скидка 5% от стоимости действующей на настоящий момент, с предоплатой 70%. Доставка до терминала автотранспортной компании вашего города за счет "Поставщика"
заказать
-6% / 50% предоплата
При заказе 50 и более комплектов контактов скидка 6% от стоимости действующей на настоящий момент, с предоплатой 50%. Доставка до терминала автотранспортной компании вашего города за счет "Поставщика"
заказать
* скидка дается к стоимости действующей на настоящий момент, с оплатой оставшейся суммы, по уведомлению о готовности продукции к отгрузке
** Один комплект: подвижный контакт - 1 шт., неподвижный контакт - 1 шт.
номера чертежей контактов
Контакт подвижный РНТ-13, РНО-13, РНТ-21, РНО-21
вес 1шт. - 0,317 кг., в упаковке - 6 шт.
Контакт неподвижный РНТ-13, РНО-13, РНТ-21, РНО-21
вес 1шт. - 0,260 кг., в упаковке - 6 шт.
Контакт подвижный РНТ-17, РНО-17, РНТ-23, РНО-23
вес 1шт. - 0,344 кг., в упаковке - 6 шт.
Контакт неподвижный РНТ-17, РНО-17, РНТ-23, РНО-23
вес 1шт. - 0,346 кг., в упаковке - 6 шт.
Контакт подвижный РНТА-35, РНОА-35, РНТА-110, РНОА-110
вес 1шт. - 0,248 кг., в упаковке - 12 шт.
Вес металлокерамических пластин:
35х20х8 - 0,069 кг., в упаковке - 30 шт.
35х45х12 - 0,220 кг., в упаковке -12 шт.
30х50х15 - 0,284 кг., в упаковке - 6 шт.
30х55х15 - 0,320 кг., в упаковке - 6 шт.
Гарантийный срок - 1 год со дня получения контактов на склад потребителем.
фотогалерея
информационные листы
Контактные узлы для замены устаревших и вышедших из строя запасных частей к масленым выключателям и приводам.
Запасные части к ВТ-35
контактные системы КРУ
запасные части к РПН РС-3
укажите ваш электронный адрес
новости, комментарии, предложения
Представляем последние новости по разработке и внедрению в производство запасных частей к РПН.
12 мая
изготовлена партия подвижных контактов избирателя РПН РНТ-9, РНТ-13 а также нож-контактов к избирателю РПН РНТ-23...
больше информации
16 мая
изготовлена партия неподвижных контактных ножей к избирателю РПН РНТ-23...
больше информации
30 мая
изготовлена первая партия контактов с напайкой - тип "лодочка", контактных ножей к избирателю РПН РНТ-23...
больше информации
Телефоны
Website
Адрес
Контакты
Звоните или оставьте сообщение - мы обязательно ответим и свяжемся с вами в ближайшее время.
+7 8352 671326
+7 8352 620716
aochez@aochez.ru
www.aochez.ru
428000, РФ, Республика Чувашия, г.Чебоксары, пр.Ленина, д.2, ая. 147
